一，设备主要功能

JH-EIP-DVN疆鸿智能型网关实现了EtherNet/IP网络与DeviceNet网络之间的数据通讯，可连接DeviceNet网络到EtherNet/IP网络。即将DeviceNet设备连接到EtherNet/IP网络。

应用广泛：本产品应用于支持DeviceNet接口的IO模块、电机、仪表、机器人等等，EtherNet/IP从站转DeviceNet主站在工业自动化领域具有重要的意义和广泛的应用前景，为企业的生产管理和发展带来了诸多便利和效益。

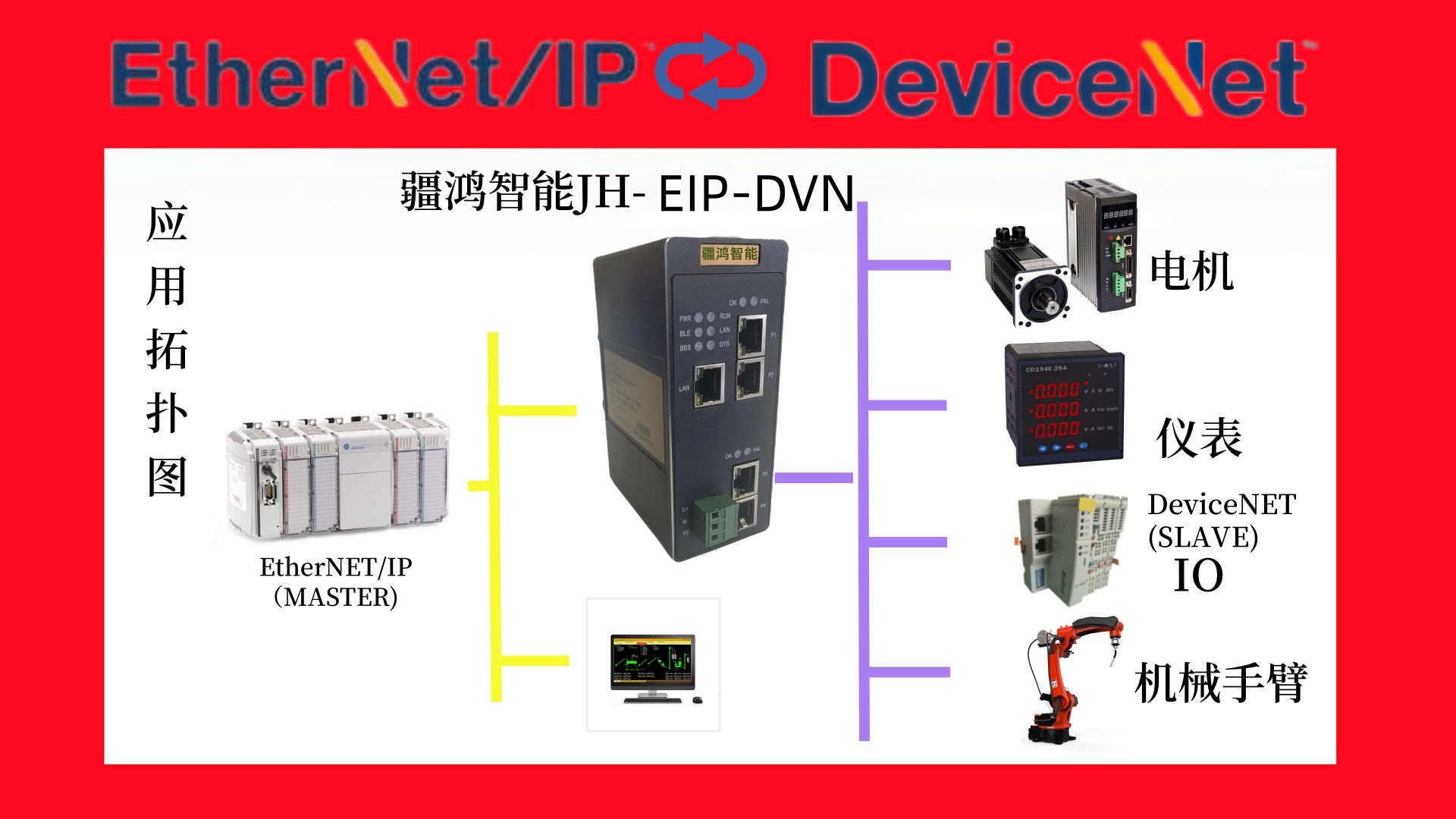

二，典型应用拓扑图

三，设备技术参数

最大连接数：63个从站
单个从站输入最大：128字节
单个从站输出最大：128字节
支持不同的DeviceNet波特率，如125Kbps、250Kbps、500Kbps等，可根据实际应用需求进行选择。
EtherNet/IP支持字节：500字节.
通常支持10/100Mbps自适应速率，以满足不同网络环境的需求。
以太网接口类型，如RJ45。
支持的以太网协议标准，确保与不同设备的兼容性。
四，配置方法
1、正确连接电源，给JH-EIP-DVN疆鸿智能上电;
2、打开配置软件，根据需求在配置软件中进行配置;
3、点击工具栏中的“下载”按钮，将配置下载到网关中;
4、在Studio5000中配置相应的组态，包括要配置的模块，目标设备的IP地址及输入输出大小;
5、将Studio5000的组态配置下载到PLC中;
6、等待大约10秒，网关会与PLC之间建立连接，此时RUN灯亮。
五，电器参数
供电：24VDC(±5%)，最大功率3.5W
工作环境温度：-45～85℃，湿度≤95%
防护等级：IP20
安装方式: DIN-35mm导轨
