JH-DVN-TCP疆鸿智能型网关实现Modbus TCP网络与DeviceNet网络之间的数据通讯，可连接DeviceNet网络到Modbus TCP网络。即将DeviceNet设备连接到Modbus TCP网络。

应用广泛：本产品应用于支持DeviceNet接口的IO模块、仪表、机器人、电机等等。在现代农业生产中，DeviceNet主站转Modbus TCP发挥着重要作用。比如，通过湿度传感器收集农田的湿度信息，传感器将物理量转换为电信号后通过设备网(DeviceNet)传输出去，然后电信号被送到DeviceNet转Modbus TCP网关。网关将其转换为Modbus TCP协议，通过网络传输到上位机。

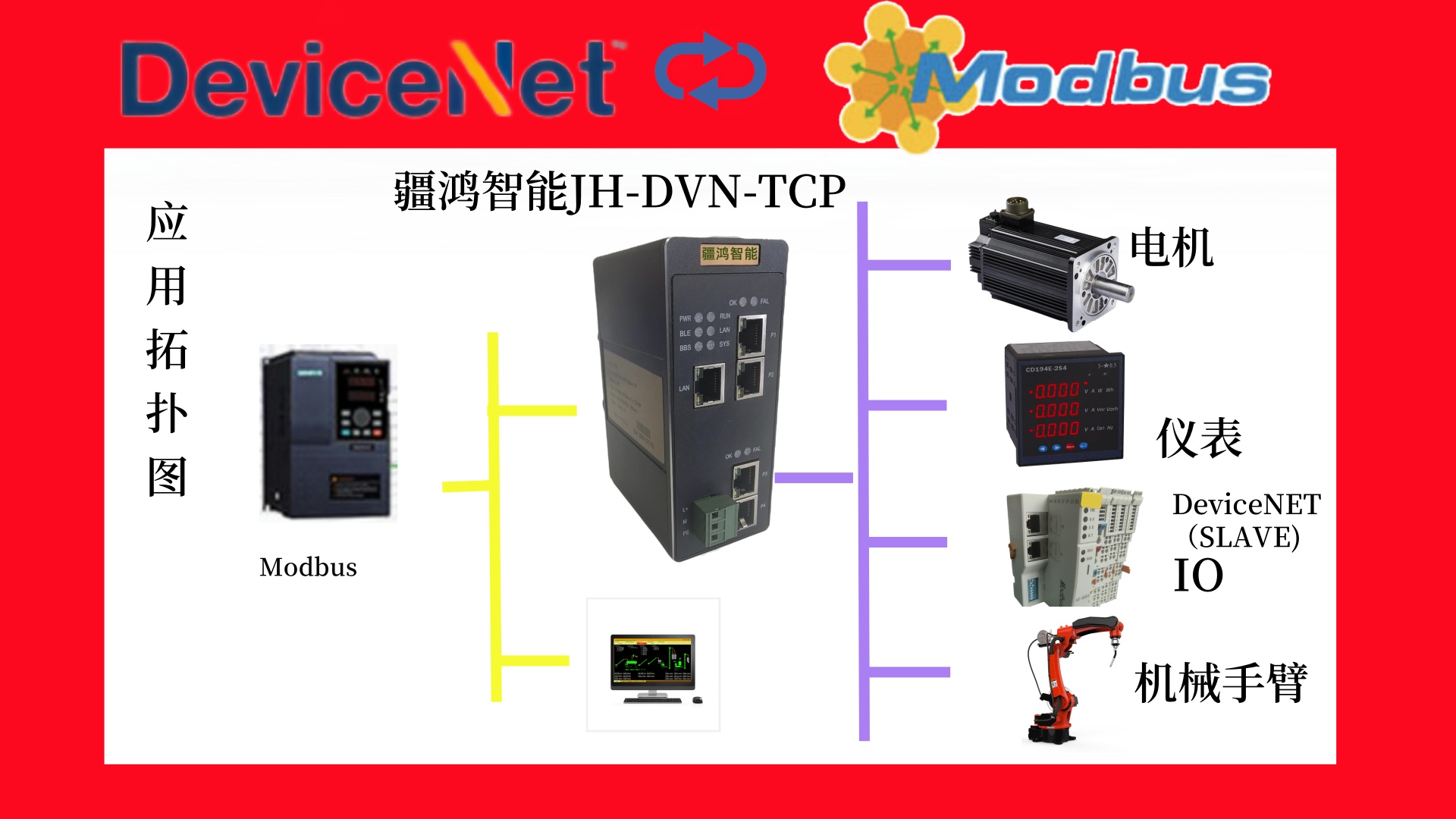

二，典型应用拓扑图
三，设备技术参数

JH-DVN-TCP疆鸿智能设备在Modbus TCP一侧为Modbus TCP从站，在DeviceNet一侧可以作为DeviceNet主站。

支持标准的Modbus TCP协议

在Modbus TCP一侧为Modbus TCP Server;

功能码：支持01H、02H、03H、04H、05H、06H、0FH、10H号功能;

支持波特率：125kbit/s, 250kbit/s, 500kbit/s

最大连接数：63个从站

单个从站输入最大：128字节

单个从站输出最大：128字节

四，配置方法

1、正确连接电源，给JH-DVN-TCP疆鸿智能上电;

2、打开配置软件，根据需求在配置软件中进行配置;

3、点击工具栏中的“下载”按钮，将配置下载到网关中;

4、正确连接DeviceNet从站，此时OK灯常亮。

5、在SoMachine中配置相应的组态，包括配置的功能码，目标设备的IP地址及响应时间，重连时间;

6、将SoMachine与网关相连接，此时网关的TX/RX指示灯闪烁，代表TCP侧正在收发数据

7、等待大约10秒，网关会与PLC之间建立连接，

五，电器参数

供电：24VDC(±5%)，最大功率3.5W

工作环境温度：-45～85℃，湿度≤95%

防护等级：IP20

安装方式: DIN-35mm导轨
